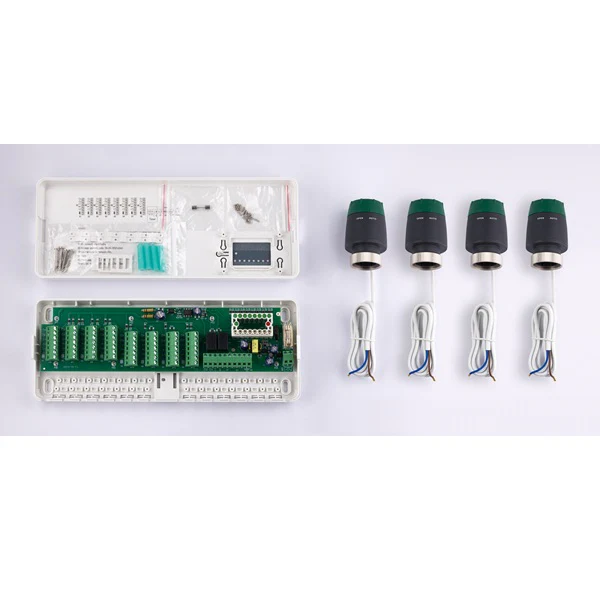

Kit boitier + servomoteurs pour collecteur plancher chauffant

Tête de contrôle de l'ouverture / fermeture des vannes pour collecteur plancher chauffant ou chauffant / rafraichissant

Permet de réguler la température d'une installation de chauffage par le sol à l'aide de thermostats dédiés à chaque pièce ou zone

A raccorder sur un panneau de contrôle central près du collecteur

Normalement fermée ou normalement ouverte en pivotant le capot vert sur le haut de la tête

Câble de raccordement 80 centimètres

Filetage : M30x1.5

Course de la tête : 3.5 millimètres

Norme : CE

Alimentation électrique : 230v

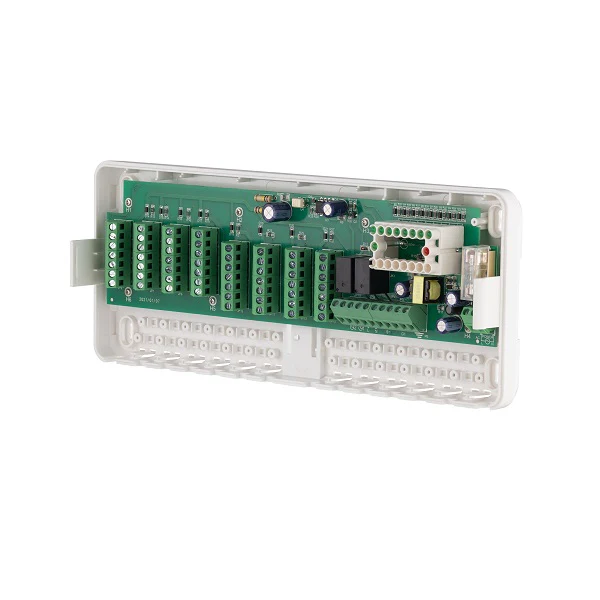

Boitier central de raccordement des têtes électrothermiques installées sur le collecteur

Compatible plancher chauffant et plancher chauffant / rafraichissant

Indispensable au raccordement de thermostats pour réguler la température de l'installation de chauffage par le sol

1 boitier peut contrôler 8 zones / pièces

Sécurité

Toujours couper l'alimentation électrique pour réaliser l'installation, toutes interventions, maintenance, ou nettoyage

Lire attentivement la procédure d'installation avant de commencer

L'intervention d'un professionnel est recommandée

Tous les raccordements doivent se conformer aux normes et usages en vigueur

En cas de défaillance avérée, contacter le support sur [email protected] et suivre les recommandations en retour avant toute mise en service

Utiliser cet appareil uniquement pour son usage prévu

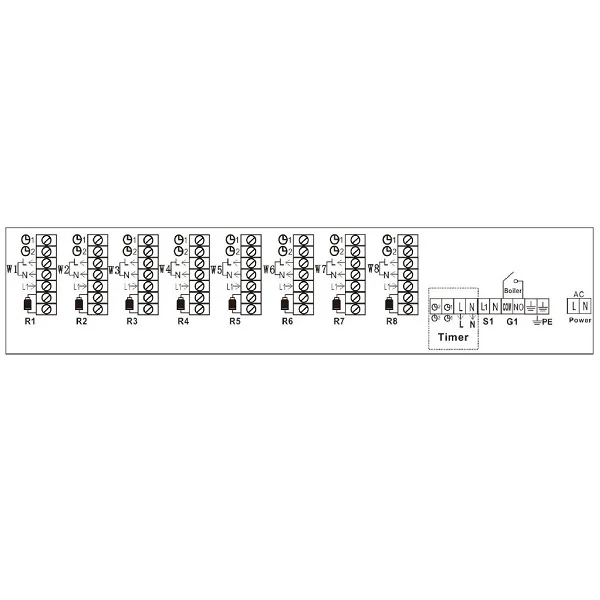

Schéma (retrouvez ce schéma dans les visuels)

W1-W8 : Raccordements vers les têtes electrothermiques

L : Line voltage

N : Neutral voltage

L1 : Line voltage of load

R1-R8 : Actuator sub unit

S1 : Pompe de circulation eau chaude

G1 : Volt-free output for boiler

PE : GND

AC : Alimentation electrique 110-240 VAC , 50-60 Hz
