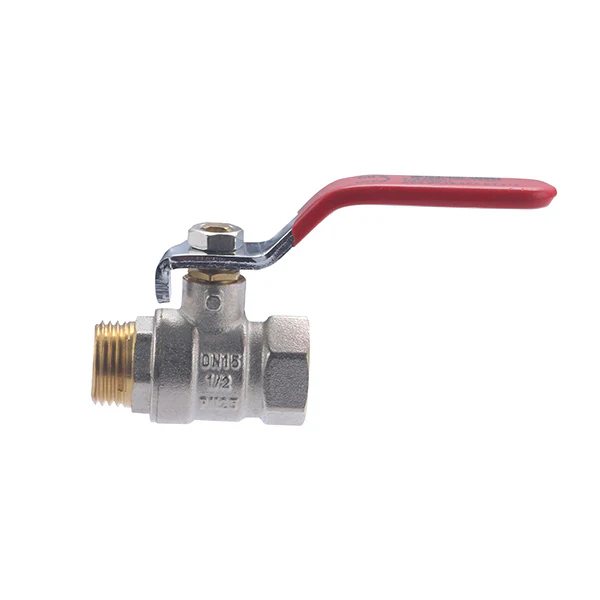

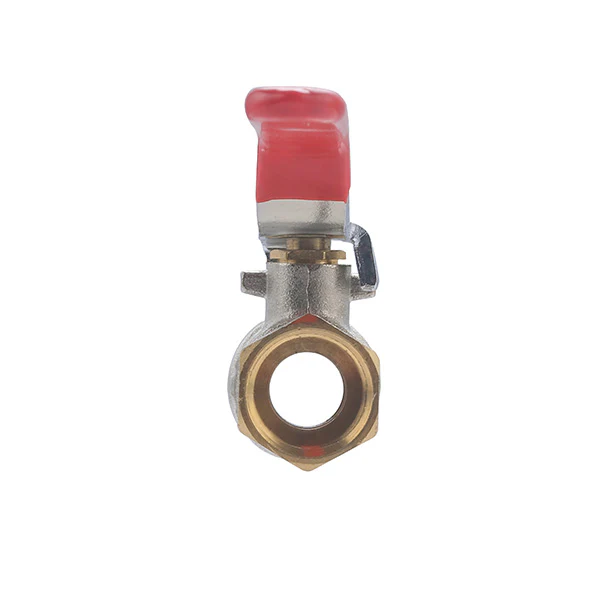

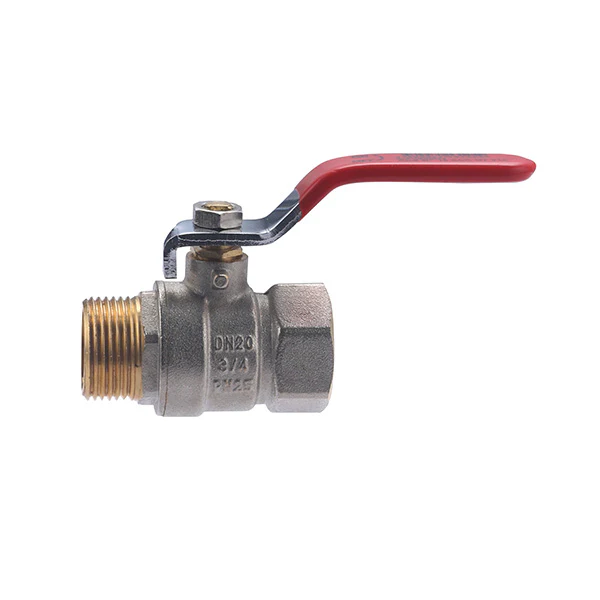

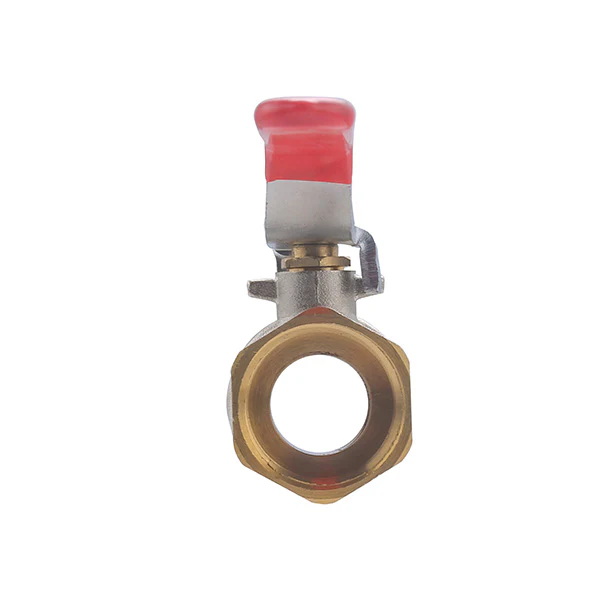

Vanne à Manette Plate Mâle - Femelle
Vanne à boisseau sphérique compatible eau potable pour installation de plomberie, vous permet d'isoler une partie de l'installation en manœuvrant la manette
Corps en laiton, matériau recyclable et durable
Manette plate couleur rouge
Ouverture / Fermeture par quart de tour
Vannes disponibles du 3/8 (12x17) au 2 pouces (50x60)
A visser pour raccordement plomberie
Portée plate côté mâle suffisante pour positionner un joint plat, offrant ainsi une option au confort non négligeable lorsque vous ne pouvez pas réaliser une étanchéité à la filasse ou au teflon
Le 6 pans vous permet un serrage à la clé confortable
Raccordement Sans Outil Spécifique
Aucun outillage spécifique n'est nécessaire aux raccordements à visser, 2 clés plates suffisent pour réaliser les serrages et raccorder la vanne
Schéma général de la vanne
Tableau des dimensions utiles
|
A Filetage |
D Diamètre nominal / Passage d'eau (millimètres) |
H Hauteur de la manette (millimètres) |
L Longueur du corps (millimètres) |
L1 Longueur taraudage femelle (millimètres) |
L2 Longueur filetage mâle (millimètres) |
L3 Longueur manette (millimètres) |
. Poids de la vanne (grammes) |
|---|---|---|---|---|---|---|---|
| 12x17 (3/8) | 10 | 40 | 46 | 10 | 9.5 | 80 | 110 |
| 15x21 (1/2) | 13.5 | 45 | 48.7 | 11.5 | 9.5 | 80 | 157 |
| 20x27 (3/4) | 17 | 47 | 61.5 | 14 | 14 | 80 | 226 |
| 26x34 (1') | 21 | 55 | 65.5 | 12.5 | 16 | 96 | 314 |
| 33x42 (1'1/4) | 27 | 60 | 82 | 15.5 | 17.5 | 127 | 540 |
| 40x49 (1'1/2) | 32 | 69 | 96 | 18 | 18.5 | 148 | 774 |
| 50x60 (2') | 45 | 79 | 114.5 | 20 | 21 | 148 | 1 248 |
Pas de perte de débit par le passage de l'eau au travers de la vanne
Domaine d'application
Plomberie = eau chaude et eau froide sanitaire
Chauffage et irrigation
Vanne en laiton pour installation plomberie
Matériau durable, robuste, et recyclable à l'infini
Le laiton offre des avantages incomparables en termes de durabilité, il résiste à la corrosion, aux températures extrêmes et à la pression
Lors de la fabrication des vannes en laiton, tous les déchets générés sont recyclés à 100%, et valorisés auprès des transformateurs de métal afin de produire de nouveaux lots de matières premières, prêts à être usinés. Cela fait partie intégrante du process de fabrication des industries du laiton depuis toujours, et garanti une valorisation effective des déchets avec une filière stable, locale et existante depuis des décennies
Compatible eau potable
Laiton CW617N = compatible eau potable
Vanne répondant aux exigences de la certification ACS = Attestation de Conformité Sanitaire (réglementation Française), garantissant la bonne qualité de l'eau provenant de votre robinetterie et la compatibilité au contact avec l'eau potable
Caractéristiques par Diamètre
Filetage | Diamètre Nominal(DN) | Pression Nominale(PN)
3/8 - 12x17 | DN10 | PN 25
1/2 - 15x21 | DN15 | PN 25
3/4 - 20x27 | DN 20 | PN 25
1' - 26x34 | DN 25 | PN 25
1' 1/4 - 33x42 | DN 32 | PN 25
1' 1/2 - 40x49 | DN 40 | PN 25
2' - 50x60 | DN 50 | PN 25
DN / Diamètre Nominal
Il s'agit du diamètre, exprimé en millimètres, de passage de l'eau à l'intérieur de la vanne
Plus le DN est grand, plus le passage d'eau est fluide, évitant ainsi les coups de béliers ou les problèmes de manque de pression en aval de l'installation
PN / Pression Nominale
Il s'agit de la pression, exprimée en bars, à laquelle la vanne résiste sans aucune détérioration
La pression "standard" dans une installation de plomberie domestique est à 3 bars
